Баг чипа Atom C2000 & Synology

[Diafilm]

Доброе день,стал недавно владельцем 220+,абсолютно,ситуация такова либо срочно все бросать и бежать в магазин сдавать (7дней) сегодня либо я что-то накрутил.история следующая, ни с того ни с сего начал сам выключаться, при этом заново стартует исключительно после вытаскивания блока питания из розетки.(гаснет зеленый светодиод) похоже как если блок питания перегружен и уходит в защиту,ну это мои нубские выводы.

Включается немного работает и выключается, вытащил диск воткнул тестовый (пока основной покупал старый 250 гб для эксперимента) та же история... поставил третий тоже на 250 который никогда не был в насе с него стартануло загрузилось .Все выключил опять воткнул на 4 тб и все пока работает.. вот в тупике я конечно по глупости не умея ползать решил заявку на марафон в смысле кучу всего поставил ,понастраивал..

есть лог и маленькое видео но сюда загрузить не получается если можно могу в ватсап кинуть +79626887675 Яннис,еще раз извините за беспокойство, просто сегодня 7 день вроде как можно попробовать сдать... проверка диска показывает что с ним все норм...

Это все интересно, но при чём это к проблемме процессора atom c2000 серии?

Если в 220+ проц J4025

[Valeryff]

815+ - 2шт - жили жили насы лет 7 и сдохли в один день)))  как в сказке
таже фигня что у всех - моргают поочереди power и status с дисками и без них
история с процессорами!  резистора не было изначально.
заказал на ебае CPU Intel "SR1S9" INTEL Atom C2538 баксов по 45 - 2 шт новые - пришли с оловяными шарами
шары нахер снесли за 2тр каждый и поставили свинцовые! Чтобы не было еще и "другой" причины)))
включил после перепайки для проверки - обе платы ОЖИЛИ!!!
Плата запускается даже с батарейкой 0вольт!!!
работают МЕНЬШЕ МЕСЯЦА...  см ниже также:

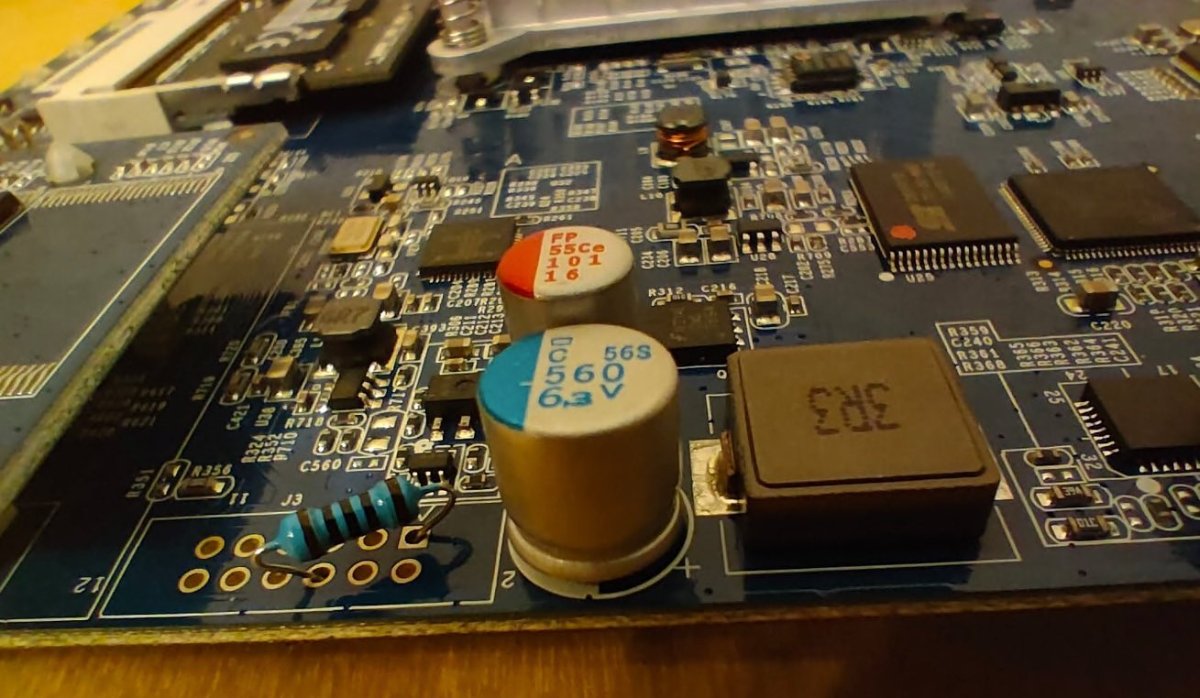

резистор 100ом  - даю ссылку - ставить однозначно!
был интересный момент - один блок без резистора  С НОВЫМ ПРОЦЕССОРОМ проработал несколько дней и...  опять больше не включался...  резистор его "поднял"!
И вот тут начинается диллема - что важнее - РЕЗИСТОР или ПРОЦЕССОР
Получается то R!!!

[yeyu]

все электронные компоненты сюда

ответ на вопрос

https://www.utmel.ru/blog/categories/resistor/what-is-a-variable-resistor

[yeyu]

все электронные компоненты сюда посмотрите

ответ на вопрос

[Sheriff]

Подскажите по поводу DS1515+, куда поставить резистор?

[Sheriff]

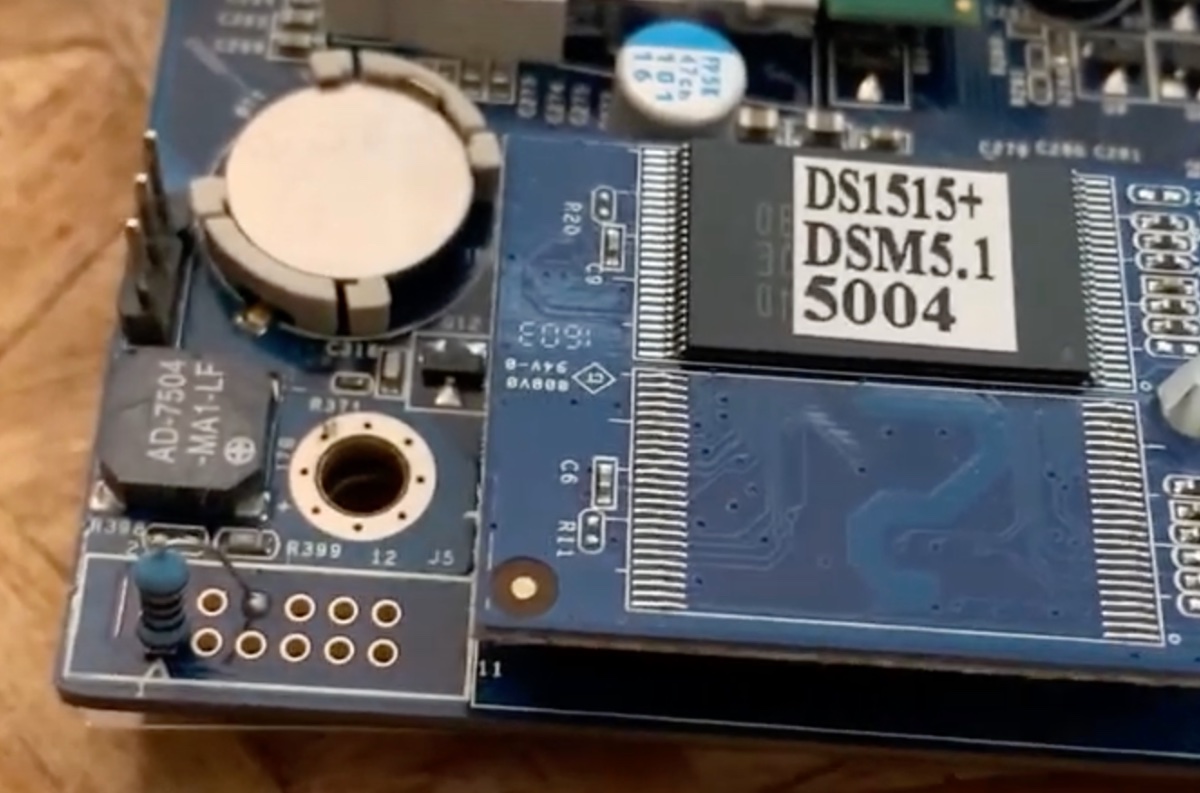

По поводу DS1515+, может быть кому пригодится:

Серверу больше семи лет, ситуация стандартная - перестал грузиться, мигали индикаторы кнопки включения и Alert и горели лампочки всех дисков.

После установки резистора 100 Ом NAS стартанул даже на старой батарейке, батарейку потом на всякий случай поменял.

Делал по этому видео

[DeniTornado]

Всем доброго!

Друзья, я в электронике и схемотехнике не особо "Алё")).

В общем вчера мой DS415+ поймал все тоже самое, что обсуждают тут.

Симптомы:

При включении, мигает кнопка включения синим, все индикаторы дисков горят, индикатор статуса не горит. Индикатор на LAN порту тоже не горит. Каждые примерно 4-5 минут, NAS раскручивает обороты кулеров, как будто снова включился. Видимо у него там какой-то циклический ребут идет.

Завтра пойду куплю батарейку новую и может на всякий случай этот транзистор, хотя паяла нет). Найду.

Мои вопросы:

1) Не понимаю, какую роль выполняет припаеваемый резистор 100 оМ? Что он делает в контексте проблемы? Резистор же вроде как понижает напряжение. А зачем его тут в цепи понижать?

2) На сколько это безопасно для устройства в целом, все таки вносится изменение в конструктив платы который не был предусмотрен инженерами? Но как я понял, те кто уже впаял, вроде не жалуются на перебои в работе девайса.

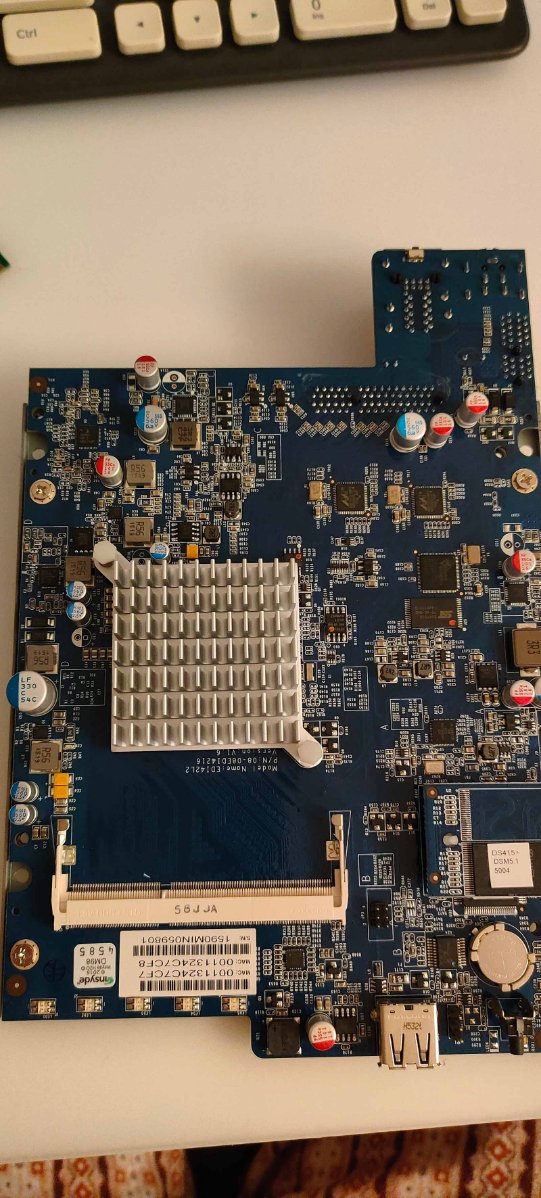

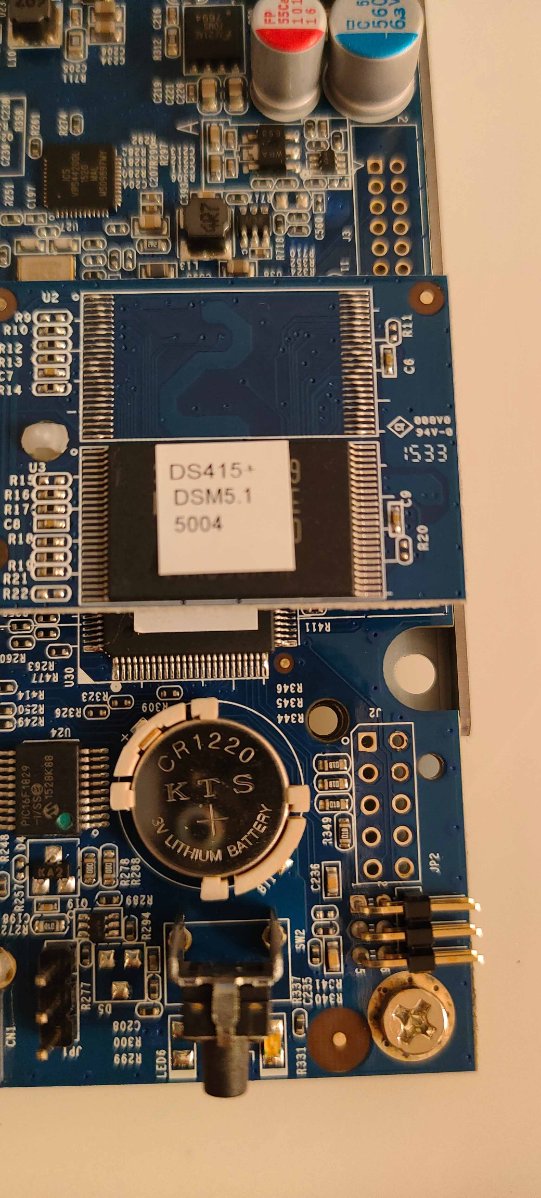

3) Подскажите пож-та куда впаивать транзистор? Я NAS разобрал, жду завтра, пока хочу мысленно подготовиться к действиям)

Спасибо

[DeniTornado]

И куда?

Спасибо

[QwertRob]

В 02.12.2022 в 23:32, DeniTornado сказал:

И куда?

https://mariushosting.com/synology-how-to-fix-c2000-flaw-with-100-ohm-resistor/

[DeniTornado]

18 часов назад, QwertRob сказал:

https://mariushosting.com/synology-how-to-fix-c2000-flaw-with-100-ohm-resistor/

Да, спасибо. Я это как раз пару дней назад и нашел. Единственное вопрос еще такой - а резистор любой стороной можно в это место впаивать? Не играет роль с какой стороны какая полоска?

И все таки, просто интересно, какую роль он играет в этой проблеме? Резистор же как я понимаю увеличивает сопротивление в цепи?

[QwertRob]

2 часа назад, DeniTornado сказал:

Не играет роль с какой стороны какая полоска?

Не играет, это не диод





2 часа назад, DeniTornado сказал:

Резистор же как я понимаю увеличивает сопротивление в цепи?

Не всегда :). Последовательно - увеличивает, параллельно - уменьшает (шунтирует). В данном случае просто обеспечивается отдельный сигнал нужного уровня на ранее незадействованную цепь.

[DeniTornado]

5 часов назад, QwertRob сказал:

Не играет, это не диод





Не всегда :). Последовательно - увеличивает, параллельно - уменьшает (шунтирует). В данном случае просто обеспечивается отдельный сигнал нужного уровня на ранее незадействованную цепь.

Спасибо за разъяснение. Сегодня нашел резистор на 100 оМ, завтра дадут паяло. Завтра попробую оживить свой DS

[QwertRob]

21 часов назад, DeniTornado сказал:

завтра попробую оживить свой DS

Удачи и напишите о результате, пожалуйста.

[DeniTornado]

18 часов назад, QwertRob сказал:

Удачи и напишите о результате, пожалуйста.

Припаял вчера резистор.

В общем вроде все получилось, т.к. после включения, кнопка включения перестала мигать и NAS загрузился пикнув 1 раз после загрузки. Остался мигать пока Статус - желтым вроде и индикатор 1 диска, куда вставлен диск. Так же замигал индикатор на сетевой карте и на LAN1 и на LAN2.

Но вчера уже поздно все делал, может где-то затупил (устал) и что-то не смог до него по сети достучаться с помощью Ассистента.

Короче взял ноут подключил ноут по вифи, а NAS воткнул в свич. Через find.synology.com - не находит!

Скачал с сайта Ассистента под эту модель. Тоже не находит.

Ноут и NAS в одной подсети!

Потом я взял и подключил NAS напрямую к ноуту патчкордом и тогда ассистент его нашел. Нажал подключиться и пошел процесс настройки. Но я его прервал, так как хочу понять с какого хрена он по сети не ищется. Может у меня конечно на свиче там что-то намудрено, надо перепроверить. Но так как мастер настройки запустился делаю вывод, что устройство ожило!

А еще момент, я хотел его вчера еще сбросить на настройки по умолчанию (полностью обнулить).

1) Жму reset и держу 4 сек. - он издает сигнал. Значит первый вариант сброса (логин и пароль+IP) работает.

2) Второй вариант сброс конфигурации это ведь надо нажать на 4 сек reset он пикнет, отпустить, и потом снова сразу нажать еще на 4 сек. reset и он должен пикнуть уже 3 раза. Вот это так и не получилось. Не понимаю чего он не сбрасывается полностью. Или это зависит от каких-то факторов, может из-за того что я в него подсунул совсем другой диск, а не тот что в нем раньше стоял и он как бы уже сброшен и поэтому не сбрасывается в это состояние еще раз?

И такой еще вопрос:

3) Я просто подзабыл, когда мы первично настроим NAS, он свои настройки и свою операционную систему где хранит, у себя в памяти где=-то или пишет это все на диск который я вставляю? ПРосто если ему не доступен тот диск который в нем раньше был, когда с ним все было хорошо, он должен загружаться как и до аварии или если нет диска, то и конфигурации нет и он как был с нуля считается?

Спасибо!





[QwertRob]

3 часа назад, DeniTornado сказал:

хочу понять с какого хрена он по сети не ищется

Тут целый спектр возможностей, например:
- на НАСе был настроен фиксированный IP, не совпадающий с текущей подсетью


3 часа назад, DeniTornado сказал:

может из-за того что я в него подсунул совсем другой диск

Нет, hard reset-у безразлично наличие носителей, причина может быть в поврежденной прошивке



3 часа назад, DeniTornado сказал:

он свои настройки и свою операционную систему где хранит

На МП стоит своеобразная флешка - DOM (disk-on-module). В ней загрузчик типа байоса обычного пк. Он выполняет первичную загрузку устройства и передает управление DSM, если она установлена. Если нет - предлагает скачать и установить. DSM всегда ставится на ВСЕ внутренние диски и может стартовать как со всех, так и с любого.

[DeniTornado]

А, разобрался с тем, что NAS не находился утилитами в сети. Я его в транк порт воткнул на свиче. Сделал access - все отлично. Обновляю ему сейчас DSM

P.S. Обновился до 7ки. Все норм

[QwertRob]

18 часов назад, DeniTornado сказал:

Я его в транк порт воткнул на свиче.

Попробуй, догадайся

[CIT]

Итак 2 года прошло с момента впаянного резистора. Проблем нет, стоит в бэкапе. Есть подозрения что резистор решает все проблемы, можно не париться, но уже купили Синолоджи с зеончиками.

[dsl386]

продолжу предыдущий пост, чисто для информации.
Итак 4,5 года прошло с момента впаянного резистора в плату Synology DS415+.
домашнее использование для хранения медиа данных, не частое включение.
описанная проблема Atom C2000 возникла снова, что сильно удивило.
решение: резистор был выпаян и впаяно новый аналогичный, и о ЧУДО - DS415+ заработал снова...
х.з. что это было....
но теперь подумываю о НАСе из стандартных комплектующих, которые легко заменить/обновить.


[QwertRob]

В 11.05.2023 в 13:11, dsl386 сказал:

х.з. что это было....

Вы не первый, кто указывает на возврат этой проблемы и что резистор ее не решает окончательно. Вся х15 серия Сино под постоянным риском.

[dsl386]

В 13.05.2023 в 08:14, QwertRob сказал:

Вы не первый, кто указывает на возврат этой проблемы и что резистор ее не решает окончательно. Вся х15 серия Сино под постоянным риском.

печально. интересно, Synology наверняка ведь получила от Intel компенсацию/преференции за данный баг в процессоре. почему тогда бы Synology не помочь конечным пользователям не пайкой резистора, а заменой платы.... жулики-с...
всегда был сторонником универсальных решений на базе стандартных комплектующих.... а тут вот поверил в специализированное решение Synology на базе запаянного Intel ...

[QwertRob]

17 часов назад, dsl386 сказал:

а тут вот поверил в специализированное решение Synology на базе запаянного Intel

Не совсем корретное сравнение: у Сино все модели с впаянным ЦП, а траблы только с х15 серией.

[dsl386]

1 час назад, QwertRob сказал:

Не совсем корретное сравнение: у Сино все модели с впаянным ЦП, а траблы только с х15 серией.

сравнение было с самосбором из стандартных комплектующих.
